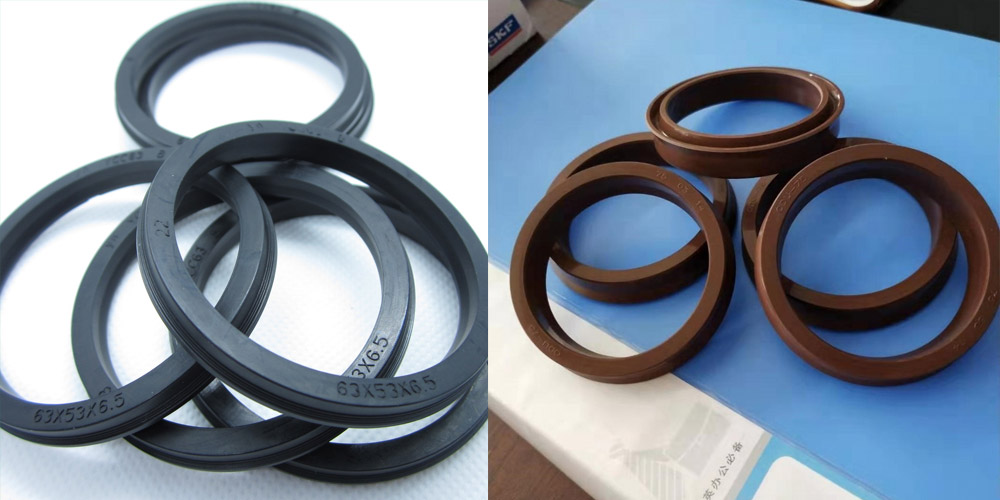

Y型密封圈的截面呈Y形，是一種典型的唇形密封圈。廣泛應用于往復動密封裝置中，其使用壽命高于O型密封圈。Y型密封圈的適用工作壓力不大于40MPa，工作溫度為-30～80℃。

　1.分類

Y型密封圈按照截面的長寬比例不同，可以分為寬型Y型密封圈、窄型Y型密封圈和Yx型密封圈等。寬截面的Y型密封圈的耐壓力略小于窄型Y型密封圈，只能適用于P<20MPa的工作環境，而窄型Y型密封圈可用于工作壓力P<32MPa的場合。
　　Y型密封圈按照兩唇的高度是否一致，又可以分為軸用的不等高唇Y(jié)型密封圈、孔用的不等高唇Y(jié)型密封圈和軸孔通用的等高唇Y(jié)型密封圈。Y型密封圈的制造材質不同，還能將其分為丁腈橡膠Y型密封圈、氟橡膠Y型密封圈、聚氨酯橡膠Y型密封圈等。
　　工作速度范圍：采用丁睛橡膠制作時為 0. 01～0. 6m/s;采用氟橡膠制作時，為0.05～0.3m/s;采用聚氨酯橡膠制作時，則為 0.01～lm/s。Y型密封圈的密封性能、使用壽命及不同擋圈時的工作壓力極限，都以聚氨酯橡膠材質為佳。

2.特點

1)密封性能可靠;
　　2)摩擦阻力小，運動平穩;
　　3)耐壓性好，適用壓力范圍廣;
　　4)結構簡單，價格低廉;
5)安裝方便。

3.密封原理

Y形密封圈依靠其張開的唇邊貼于密封副偶合面。無內壓時，僅僅因唇尖的變形而產生很小的接觸壓力。在密封的情況下，與密封介質接觸的每一點上均有與介質壓力相等的法向壓力，所以唇形圈底部將受到軸向壓縮，唇部受到周向壓縮，與密封面接觸變寬，同時接觸應力增加。當內壓再升高時，接觸壓力的分布形式和大小進一步改變，唇部與密封面配合更緊密，所以密封性更好，這就是Y形圈的“自封作用”。由于這種自封作用，一個Y形圈能有效的封住32MPa的高壓。
　　壓力賦能型密封的有效密封壓力等于預壓力與流體壓力之和。Y形密封圈通過唇邊的作用將流體壓力有效作用于密封，其預壓力可以降到很小值，并且流體壓力越高，預壓力的效用越小，在高壓場合，預壓力的作用可以忽略不計。這時降低密封摩擦力是有利的，因?yàn)槊芊饽Σ亮εc密封接觸壓力成正比。所以Y形密封圈在保證密封的同時，摩擦力小于擠壓型密封。
　　Y形密封圈主要用于往復密封，由其工作原理可知，Y形圈安裝時，唇口要對著壓力高的一側，才能發揮作用，所以Y形密封圈只能單向起作用。
　　當偶合件以工作速度作相對運動時，在密封唇與滑移面之間形成一層密封油膜，油膜的存在可改善密封圈的摩擦條件，減小磨損;油膜在氣動密封中起密封作用。在液壓元件的往復運動中，運動件伸出與縮進時油膜厚度是不同的，這一油膜厚度差積聚會造成泄漏。所以，Y形圈正常工作時，也有極少量泄漏發生，往復速度大時，泄漏量大。這是因?yàn)橥鶑?fù)速度大時，往復次數變得很頻繁，同時油膜的流體動力作用使油膜厚度增加，形成了油膜的快速積聚作用。當工作油的粘度增大時，油膜厚度因此增加，往復速度所造成的泄漏量也增大。但是由于液壓油的粘度隨著溫度的升高而降低，所以液壓設備在低溫下啟動時，運動開始時的泄漏較大，隨著運動過程中因各種損失引起溫度升高，泄漏量會逐漸減少。
　　活塞在往復行程中的泄漏情況是不同的。當內壓較低時，抽出行程中的泄漏量隨內壓增大而增大;壓入行程中隨內壓增大而減小。當內壓足夠大時(約大于7.5MPa)，泄漏不再隨內壓而變化。
　　當Y形密封圈內壓p1較低時，摩擦力隨內壓增大而增大。當內壓足夠大時，摩擦力不再有很大變化。如潤滑良好，甚至有下降趨勢。國外關于Y形圈的起動摩擦試驗結果表明起動摩擦與停車時間關系不大，這是與O形圈最大的區別。
　　這對于斷續運動的機械是極為有利的。同時在內壓較低時，起動摩擦隨內壓得增大而增大，當內壓超過5MPa時，起動摩擦將與內壓無關。所以對于高壓斷續的機械，不會有起動摩擦過大的問題。密封唇邊磨損后，因介質壓力的作用，唇邊具有一定的自動補償能力。

4.用途說明

NBR丁氰橡膠密封條——適合于石油系液壓油、甘醇系液壓油、二酯系潤滑油、汽油、水、硅潤滑脂、硅油等介質中使用。是目前用途最廣、成本最低的橡膠密封件。不適用于極性溶劑之中，例如酮類、臭氧、硝基烴、MEK 和氯仿。一般使用溫度范圍為 -40~120 ℃。
　　HNBR氫化丁氰橡膠密封條——具有極佳的抗腐蝕、抗撕裂和抗壓縮變形特性，耐臭氧、耐陽光、耐天候性較好。比丁氰橡膠有更佳的抗磨性。適用于洗滌機械、汽車發動機系統及使用新型環保冷媒 R134a的制冷系統中。不建議使用于醇類、酯類或是芳香族的溶液中。一般使用溫度范圍為 -40~150 ℃。
　　SIL硅橡膠密封條——具有極佳的耐熱、耐寒、耐臭氧、耐大氣老化性能。有很好的絕緣性能。但抗拉強度較一般橡膠差且不具耐油性。適用于家用電器如電熱水器、電熨斗、微波爐等。還適用于各種與人體有接觸的用品，如水壺、飲水機等。不建議使用于大部份濃縮溶劑、油品、濃酸及氫氧化鈉中。一般使用溫度范圍為 -55~250 ℃。
　　VITON氟素橡膠密封條——耐高溫性優于硅橡膠，有極佳的耐候性、耐臭氧性和耐化學性，耐寒性則不良。對于大部份油品及溶劑都具有抵抗能力，尤其是酸類、脂族烴、芳香烴及動植物油。適用于柴油發動機、燃料系統及化工廠的密封需求。不建議使用于酮類、低分子量的酯類及含硝的混合物。一般使用溫度范圍為 -20~250 ℃。
　　FLS氟硅橡膠密封條——其性能兼有氟素橡膠及硅橡膠的優點，耐油、耐溶劑、耐燃料油及耐高低溫性均佳。能抵抗含氧的化合物、含芳香烴的溶劑及含氯的溶劑的侵蝕。一般用于航空、航天及軍事用途。不建議暴露于酮類及剎車油中。一般使用溫度范圍為 -50~200 ℃。
